📍店舗改装工事に伴い、空調機更新・既設空調機の移設および新設工事を行いました👷‍♂️

■工事内容
☑️厨房用天吊形パッケージエアコン5馬力シングル×3台更新

☑️天吊形パッケージエアコン5馬力シングル×1台移設

☑️天吊形パッケージエアコン4馬力シングル×1台新設

☑️ルームエアコン1.5馬力×1台更新

☑️ルームエアコン1.5馬力×1台新設

☑️電源工事(分電盤から室外機まで電源配線、ブレーカー新設)

■施工の流れ

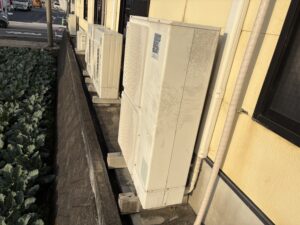

①厨房用天吊形パッケージエアコン5馬力シングル3台更新

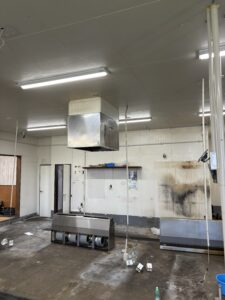

・撤去前　　　　　　　　　　　　　













 　
　

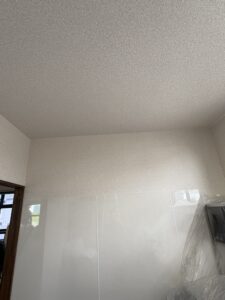

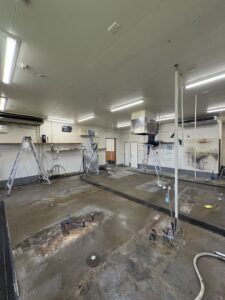

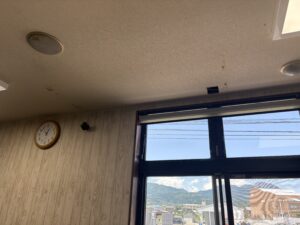

・撤去後
　
　
　
　
　
　
　
　
　
　
　
　

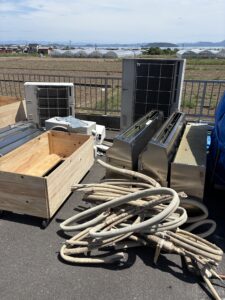

・機器、配管等の撤去材
　
　

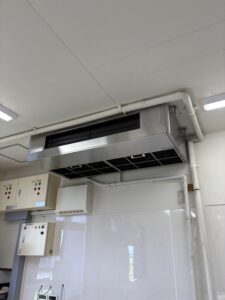

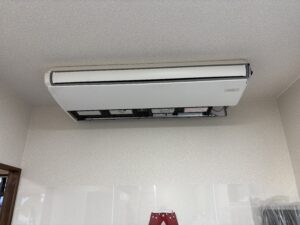

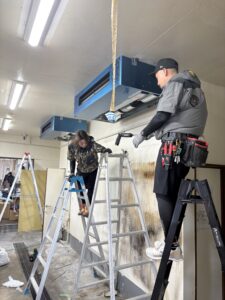

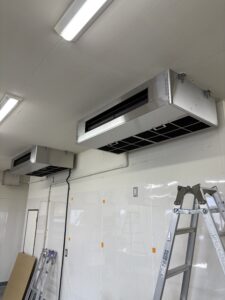

・室内機据付
　
　
　
　　
　
　
　

　　
　
　
既設の厨房用天吊形パッケージエアコンは、10馬力ツイン・5馬力シングルが設置してあり
お客様のご要望により5馬力シングル3台更新となり
伴って冷媒配管・スリムダクトを撤去し配管、スリムダクトの新設作業を行いました👍

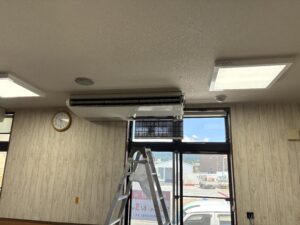

②既設天吊形パッケージエアコン5馬力シングルの撤去・移設準備・吊込み

・既設　➡　撤去後　➡　更新
　
　
　
　
　
　
　
　
　

店舗レイアウト変更に伴い、既設天吊形パッケージエアコンを取外し
新しい位置へ移設しました

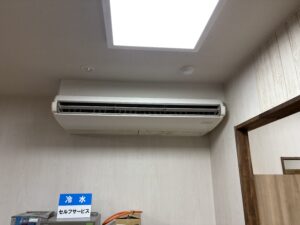

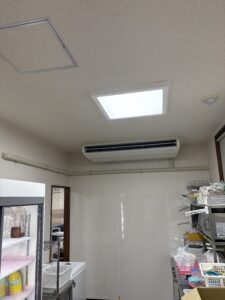

③新設天吊形パッケージエアコン4馬力シングル据付

　
　

⇩移設天吊形パッケージエアコン4馬力シングル機のドレンを合流させて外部に放出

店舗レイアウトが変わり新たにできたお部屋に天吊形パッケージエアコン4馬力シングル機を設置し
吊りボルト・配管ルートを確認しながら水平調整を行い据付

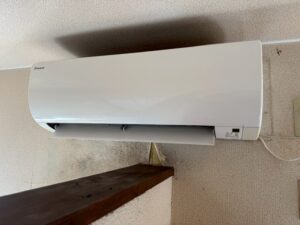

④ルームエアコン1.5馬力×1台更新

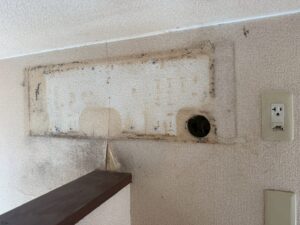

・既設　➡　撤去後　

・更新

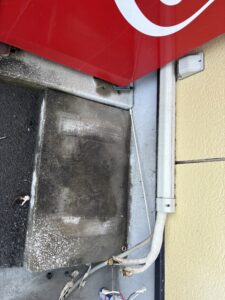

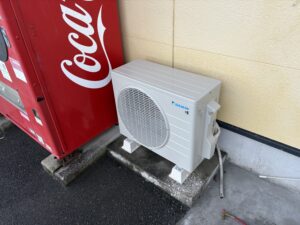

室外機の設置場所に自販機があり既設配管の撤去作業が困難だった為、
冷媒配管の状態を確認したうえで配管再利用し、新しいエアコンへ更新

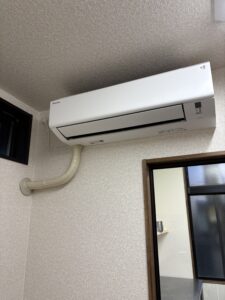

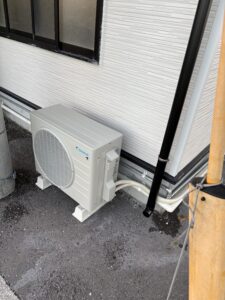

⑤ルームエアコン1.5馬力×1台新設

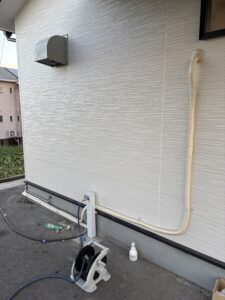

増築されたお部屋にお客様と取付位置を確認しルームエアコンを新設

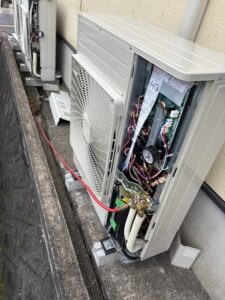

⑥電源工事

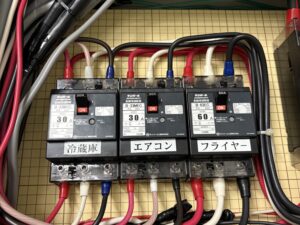

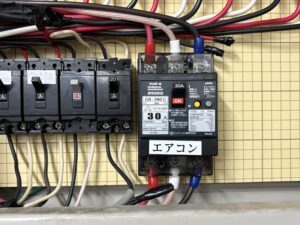

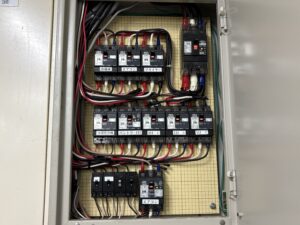

分電盤内へ専用ブレーカーを新設

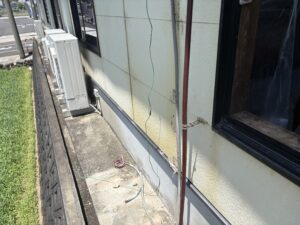

分電盤から各室外機まで電源配線を施工し、安全に運転できる電源環境を構築しました‼️

・厨房用天吊形パッケージエアコン5馬力シングル1系統
・移設した天吊形パッケージエアコンが他の空調機と同じブレーカーで電源を取っていたので新たに電源新設
・天吊形パッケージエアコン4馬力シングル1系統

　

⑦気密確認・真空乾燥・室外機転倒防止

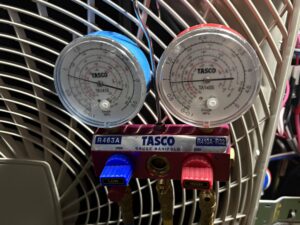

・気密試験

　
　

　

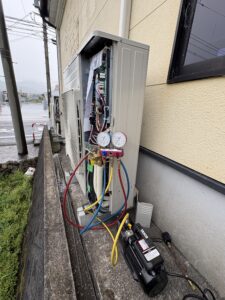

・真空引き　　　　　　　　　　　　・転倒防止

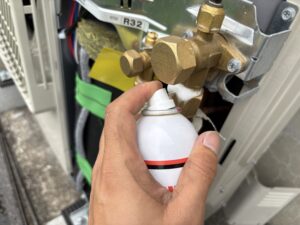

配管接続部はリークチェックを行い、冷媒漏れがないことを確認し真空ポンプを使用して真空引きを実施。

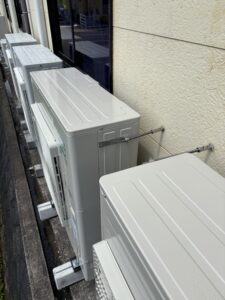

室外機の転倒防止も取付けました。

⑧試運転・運転確認

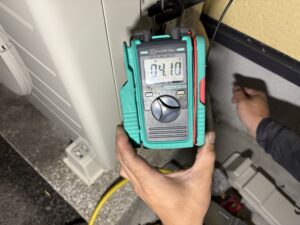

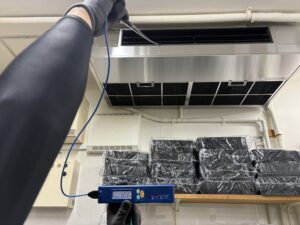

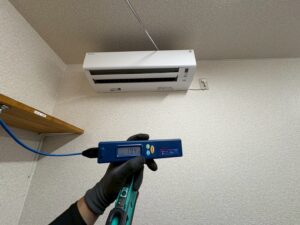

吹出温度・圧力・電流値を測定し、正常運転を確認。
冷暖房能力やドレン排水状況もチェックし工事完了いたしました✨✨✨
